一、噴射式弧形篩選型參數：

    1、PHS型噴射式弧形篩

    2、篩縫寬度：0.15mm （常規選用縫寬0.1-0.15mm）

    3、過濾濃度：0.05%-3%

    4、出料濃度：20-30%

    5、通過量：100m3/h  （范圍100-120M3/h）

    6、沖網水壓力0.25-0.4Mpa  （配泵67L/min，泵揚程35米）

    7、根據要求可2-3聯組合使用。

    8、材質說明：篩柵為316L不銹鋼，其它與來水接觸部分材質為304不銹鋼。篩板使用壽命3-5年。

二、設備適用范圍和原理介紹：

    PHS型噴射式弧形篩是一款利用弧形篩柵做為過濾源，利用壓力噴射的射流原理過濾分離液體中的固形物的。需要過濾的液體在泵送壓力的條件下通過噴放嘴噴射到篩柵上，水在高壓慣性的作用下與篩柵做橫截面切割，穿透篩柵縫隙，與固形物分離。大于篩柵縫隙的固形物被全部過濾出來。噴射式弧形篩是新一代固液分離設備，不需動力傳動，操作簡單可靠。可廣泛用于造紙行業的纖維回收，漿料濃縮。各種污水行業的精細過濾、固液分離系統，以及紡織印染、食品、釀造制糖、羽絨等行業生產工藝中的過濾設備。是一種過濾能力大、用途廣泛，高效、節能型過濾脫水設備。

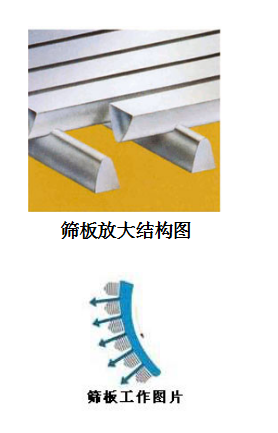

     PHS型噴射式弧形篩的關鍵的技術就是過濾篩柵，每根楔形棒條的角度、均勻度和密度、光滑度，制作精度都至關重要。包括安裝時的弧度都影響著水的過濾效果和速度。同時，網上聚集的固形物，在重力慣性和液體的潤滑作用下，順著弧形篩板滾動下來，液體不斷地沖刷篩柵，使縫型篩柵起到自凈作用，從而完成篩柵連續自凈和固形物不斷收集的全過程。自動清洗水裝置可以自動高壓清洗篩柵，保證篩柵不被堵塞，整體不銹鋼結構，環境適用性極強，耐酸堿不會被腐蝕，設備保值性能高！

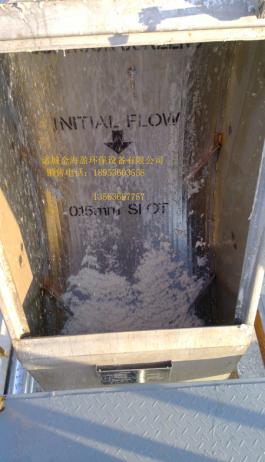

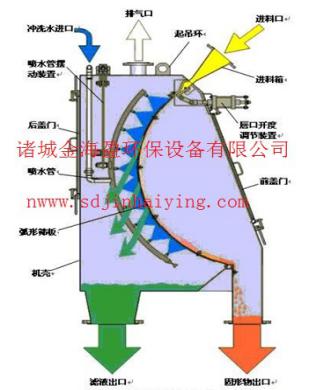

三、結構示意圖及實物照片：

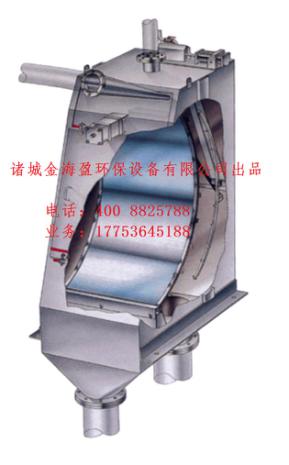

設備三維立體圖片：

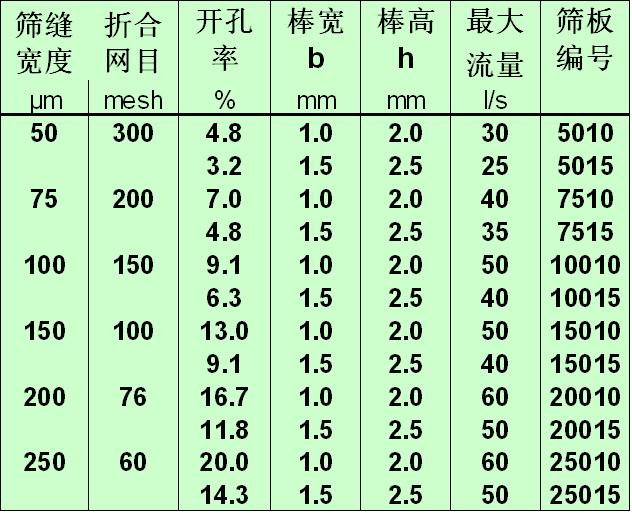

四、篩柵縫寬尺寸規格對應過濾目數：
